Descripción
El Blackmagic Design ATEM Monitoring Rack Panel 20 es un panel profesional de monitoreo y conversión de video diseñado para infraestructuras SMPTE ST 2110 sobre IP, producción en vivo y entornos broadcast. Permite recibir señales de video mediante conexiones Ethernet 10G y convertirlas para monitoreo mediante 12G-SDI y HDMI, facilitando la integración entre modernas redes de video IP y sistemas tradicionales de monitoreo profesional.

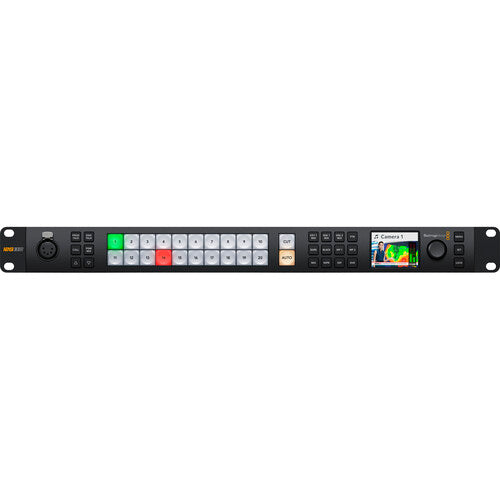

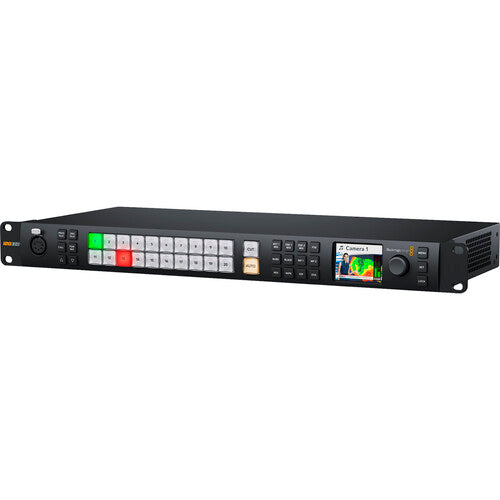

Su diseño compacto de 1RU incorpora una pantalla LCD frontal que permite visualizar directamente la señal, además de controles físicos para operar un mezclador ATEM conectado a la red. Esto permite centralizar funciones de monitoreo, selección de fuentes, transiciones y comunicación desde un único equipo instalado en rack.
El ATEM Monitoring Rack Panel 20 admite señales HD y Ultra HD hasta 2160p60, procesamiento de video profesional de 10 bits y conectividad redundante para infraestructuras SMPTE ST 2110. Está especialmente orientado a canales de televisión, centros de producción, unidades móviles, salas de control e instalaciones que están migrando sus flujos de trabajo de SDI hacia video sobre IP.
Características principales
- Panel profesional de monitoreo y conversión SMPTE ST 2110
- Diseño compacto para instalación en rack de 1RU
- 2 conexiones Ethernet 10G para redes SMPTE ST 2110
- Redundancia mediante SMPTE ST 2022-7
- 2 salidas 12G-SDI
- 1 salida HDMI 2.0
- Compatible con video HD y Ultra HD hasta 2160p60
- Procesamiento de video 10 bits 4:2:2
- Pantalla LCD HD integrada en el panel frontal
- Controles físicos para mezcladores ATEM
- 8 botones dedicados para selección de fuentes
- Controles de transición y comunicación
- Conexión profesional de talkback mediante XLR de 5 pines
- Ethernet 1G independiente para control
- Compatibilidad con NMOS
- Transporte de audio integrado mediante SMPTE ST 2110
- Audio integrado en las salidas SDI y HDMI
- Puerto USB-C para configuración y actualizaciones
- Fuentes de alimentación internas redundantes
- Diseñado para instalaciones profesionales de producción y broadcast
Monitoreo profesional mediante SMPTE ST 2110
El ATEM Monitoring Rack Panel 20 está diseñado para incorporar estaciones de monitoreo dentro de una infraestructura profesional basada en SMPTE ST 2110.
Sus dos conexiones Ethernet 10G permiten recibir señales de video y audio profesional mediante redes IP, facilitando la implementación de sistemas de producción donde las señales ya no necesitan transportarse exclusivamente mediante cableado SDI punto a punto.
Esta arquitectura resulta especialmente útil en centros de producción modernos, estudios de televisión y otras instalaciones donde se busca aumentar la flexibilidad y escalabilidad de la infraestructura audiovisual.
Conversión de video IP a 12G-SDI y HDMI
Una de las principales ventajas del ATEM Monitoring Rack Panel 20 es su capacidad para convertir señales provenientes de una red SMPTE ST 2110 en interfaces tradicionales de monitoreo.
El equipo incorpora 2 salidas 12G-SDI y 1 salida HDMI 2.0, permitiendo conectar monitores profesionales, televisores y otros dispositivos de visualización compatibles.
Las conexiones SDI admiten velocidades de 1.5G, 3G, 6G y 12G-SDI, proporcionando compatibilidad con diferentes resoluciones y formatos profesionales.
Esta capacidad facilita la transición de una infraestructura SDI convencional hacia un flujo de trabajo basado en video sobre IP sin necesidad de reemplazar inmediatamente todos los dispositivos de monitoreo existentes.
Ultra HD hasta 2160p60
El ATEM Monitoring Rack Panel 20 admite formatos profesionales HD y Ultra HD con resoluciones de hasta 3840 × 2160 a 60 cuadros por segundo.
Esto permite utilizarlo en producciones Ultra HD donde se requiere mantener alta calidad de imagen durante el monitoreo de cámaras, señales de programa u otras fuentes disponibles dentro de la infraestructura IP.
El procesamiento de video de 10 bits 4:2:2 proporciona la precisión necesaria para aplicaciones profesionales de televisión, producción en vivo y broadcast.
Redundancia SMPTE ST 2022-7
Para aplicaciones donde la continuidad de la señal es crítica, el equipo incorpora dos conexiones Ethernet 10G y compatibilidad con SMPTE ST 2022-7.
Esta tecnología permite implementar rutas de red redundantes para reducir el riesgo de interrupciones causadas por problemas en una de las conexiones de transporte.
La redundancia resulta especialmente importante en canales de televisión, centros de transmisión y producciones en vivo donde la disponibilidad permanente de las señales forma parte de los requisitos operativos.
Compatibilidad con estándares SMPTE ST 2110
El ATEM Monitoring Rack Panel 20 está preparado para integrarse dentro de infraestructuras profesionales de video sobre IP mediante estándares SMPTE, incluyendo tecnologías destinadas al transporte independiente de video, audio y datos auxiliares.
El equipo admite estándares como:
- SMPTE ST 2110-20 para video sobre IP
- SMPTE ST 2110-21 para temporización y tráfico
- SMPTE ST 2110-30 para audio PCM
- SMPTE ST 2110-40 para datos auxiliares
- SMPTE ST 2022-7 para redundancia
- PTP para sincronización de sistemas
- NMOS para administración y control dentro de infraestructuras IP
Esta compatibilidad facilita su incorporación dentro de instalaciones broadcast basadas en estándares abiertos.
Panel de control ATEM integrado
Además de sus funciones de monitoreo y conversión, el equipo incorpora controles físicos que permiten operar un mezclador Blackmagic Design ATEM conectado a la red.
El panel frontal dispone de botones iluminados para selección de fuentes, transiciones, mezcla y funciones de comunicación, permitiendo realizar operaciones básicas directamente desde el rack.
Los 8 botones de selección de fuente permiten acceder rápidamente a diferentes señales del mezclador, mientras que los controles adicionales proporcionan acceso a funciones de transición y producción.
Esta integración permite combinar monitoreo y control dentro de una misma unidad de rack.
Pantalla LCD frontal
La pantalla LCD HD integrada permite visualizar directamente la señal seleccionada desde el propio panel.
Esta función resulta especialmente útil en racks técnicos y salas de control, ya que permite comprobar rápidamente la presencia y contenido de una señal sin necesidad de disponer de un monitor externo exclusivamente para diagnóstico.
También facilita tareas de instalación, configuración, supervisión técnica y mantenimiento.
Talkback para comunicación de producción
El ATEM Monitoring Rack Panel 20 incorpora una conexión XLR de 5 pines para talkback, además de controles físicos relacionados con las funciones de comunicación.
Esto facilita la coordinación entre operadores, técnicos y personal de producción dentro de entornos profesionales donde la comunicación forma parte integral del flujo de trabajo.
Audio integrado profesional
El sistema permite transportar audio junto con las señales de video dentro de la infraestructura SMPTE ST 2110.
Admite hasta 16 canales de audio integrado mediante SMPTE ST 2110, así como audio integrado en las salidas profesionales SDI y HDMI.
Esta arquitectura permite mantener video y audio sincronizados dentro del mismo flujo de producción IP.
Conectividad Ethernet para control
Además de las dos conexiones Ethernet 10G destinadas a las señales SMPTE ST 2110, el equipo dispone de una conexión Ethernet 1G dedicada a funciones de control y comunicación con otros dispositivos de la infraestructura.
Esta separación facilita la administración del sistema dentro de instalaciones profesionales de producción.
Alimentación redundante
El ATEM Monitoring Rack Panel 20 incorpora dos fuentes de alimentación internas AC, permitiendo implementar alimentación redundante.
Esta característica proporciona mayor seguridad operativa en instalaciones broadcast donde resulta conveniente evitar un único punto de falla en la alimentación del equipo.
El sistema admite alimentación universal de 100 a 240 V AC, 50/60 Hz, facilitando su integración en instalaciones profesionales.
Diseño compacto para rack de 1RU
El equipo utiliza solamente 1 unidad de rack, permitiendo incorporar monitoreo SMPTE ST 2110, conversión a SDI y HDMI, pantalla LCD y controles ATEM dentro de un espacio reducido.
Su formato resulta especialmente apropiado para:
- Racks técnicos
- Salas de control
- Unidades móviles
- Centros de producción
- Estudios de televisión
- Instalaciones broadcast
- Sistemas de producción remota
Aplicaciones recomendadas
El Blackmagic Design ATEM Monitoring Rack Panel 20 está especialmente indicado para sistemas profesionales de televisión y broadcast, producción en vivo, centros de producción SMPTE ST 2110, salas de control, unidades móviles, instalaciones de video sobre IP, monitoreo Ultra HD y proyectos de migración desde infraestructuras SDI hacia entornos IP.
También resulta apropiado para integradores audiovisuales que desarrollan nuevas instalaciones basadas en estándares SMPTE ST 2110 y requieren mantener compatibilidad con monitores profesionales SDI y HDMI.
Video Profesional del Perú
Video Profesional del Perú S.A.C. es Distribuidor Autorizado Blackmagic Design en Perú, ofreciendo productos originales y asesoría especializada para soluciones profesionales de producción audiovisual, broadcast, ATEM y sistemas SMPTE ST 2110.
Brindamos atención especializada a canales de televisión, productoras, empresas, instituciones e integradores audiovisuales, con soporte preventa y posventa para la correcta selección e integración de equipos Blackmagic Design.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca | Blackmagic Design |
| Modelo | ATEM Monitoring Rack Panel 20 |
| Código del fabricante | SWPANELABRMP20 |
| Tipo de producto | Panel de monitoreo y conversión de video IP |
| Instalación | Rack 1RU |
| Interfaz de video IP | SMPTE ST 2110 |
| Ethernet para video IP | 2 × RJ45 10G |
| Redundancia IP | SMPTE ST 2022-7 |
| Ethernet de control | 1 × RJ45 1G |
| Salidas SDI | 2 × 12G-SDI |
| Velocidades SDI | 1.5G, 3G, 6G y 12G |
| Salida HDMI | 1 × HDMI 2.0 |
| Resolución máxima | Ultra HD 2160p60 |
| Procesamiento de video | 10 bits 4:2:2 |
| Espacios de color | Rec.709 y Rec.2020 |
| Pantalla frontal | LCD HD |
| Botones de selección de fuente | 8 |
| Control ATEM | Sí |
| Talkback | XLR de 5 pines |
| Audio SMPTE ST 2110 | Hasta 16 canales |
| Audio SDI | Hasta 16 canales integrados |
| Audio HDMI | Hasta 8 canales integrados |
| SMPTE ST 2110-20 | Compatible |
| SMPTE ST 2110-21 | Compatible |
| SMPTE ST 2110-30 | Compatible |
| SMPTE ST 2110-40 | Compatible |
| SMPTE ST 2022-7 | Compatible |
| NMOS | Compatible |
| PTP | Compatible |
| USB | 1 × USB-C |
| Alimentación | 2 × fuentes internas 100–240 V AC, 50/60 Hz |
| Formato físico | 1RU |
| Dimensiones aproximadas | 48.3 × 22.7 × 4.4 cm |
| Temperatura de funcionamiento | 0 a 40 °C |
